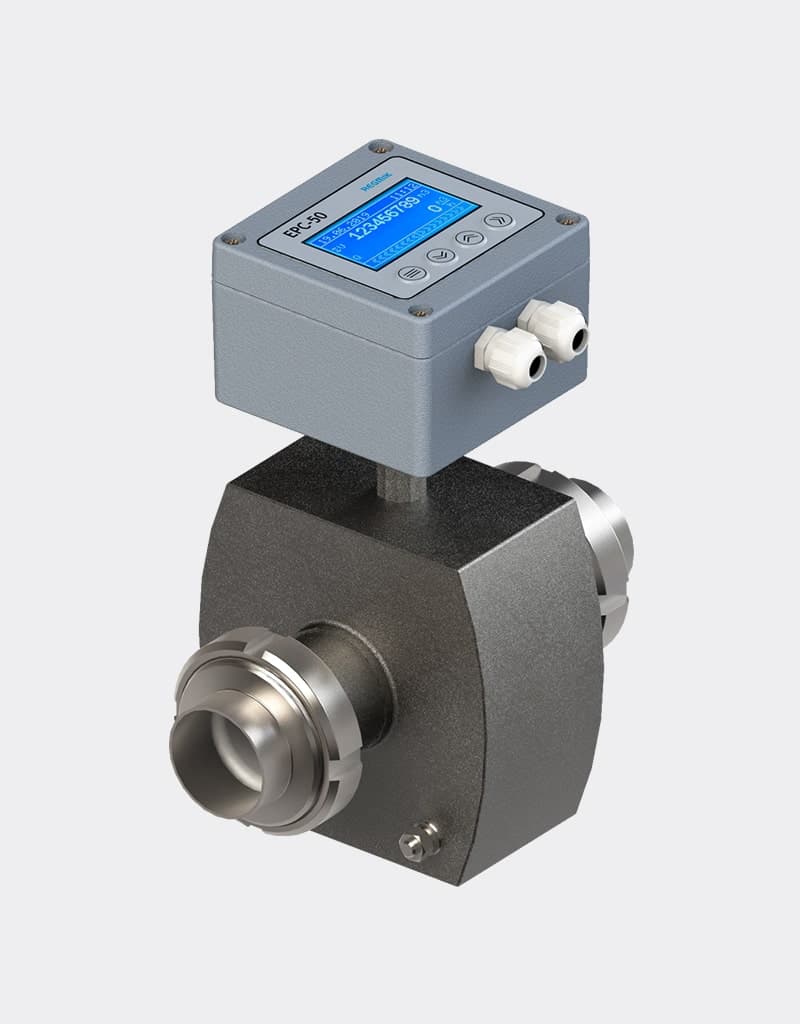

Elektromagnetický průtokoměr ERS

Elektromagnetický průtokoměr ERS (modely ERS-15, ERS-32, ERS-50) kombinuje elektromagnetický snímač průtoku (EMS) a elektronický sekundární převodník (PŘ) v jednom zařízení. Přístroj zajišťuje vysokou přesnost měření aktuálního a celkového objemu kapaliny v litrech, průměrného objemového průtoku v l/s a m3/h.

V režimu dávkování zařízení řídí externí akční člen. Pro sběr dat je k dispozici rozhraní RS-485 s protokolem ModBus RTU, dále impulsní výstup s možností nastavení frekvence a šířky impulsu.

Snímač má fluoroplastové povlakování bez pohyblivých částí, což vylučuje další tlakové ztráty. Je možné mytí horkými čisticími prostředky, proplachování vzduchem a sterilizace párou bez demontáže.

Připojení k potrubí se provádí pomocí příruby Rd78 ČSN REV 307-76 (v sadě). Jsou k dispozici připojení DIN nebo Clamp dle ISO 2852, což umožňuje použití průtokoměru v potravinářském průmyslu, zejména pro mléko, pivo a jiné nápoje.

Napájení z externího zdroje, například napájecího zdroje BP2-50 24 V. Kryt a snímač jsou vyrobeny z nerezové oceli, což umožňuje použití v potravinářském a farmaceutickém odvětví.

Klíčové vlastnosti:

• Dvouběžné měření s vysokou přesností
• Absence pohyblivých částí, minimální tlakové ztráty
• Měření všech elektricky vodivých kapalin s vodivostí od 50 µS/cm
• Grafický LCD displej s klávesnicí pro nastavení
• Izolované rozhraní RS-485 s ModBus RTU
• Volitelný výstup 4-20 mA a záznam dat na microSD (až 32 GB)
• Ochrana krytu – IP68
• Napájení 24 VDC
• Prodloužená záruka 36 měsíců

ERS je moderní náhradou průtokoměru ERS-50, který dříve vyráběl NIO-35.

ZÁKLADNÍ METROLOGICKÉ A TECHNICKÉ PARAMETRY

Přípustné meze základní chyby měření:
– objemu — ± 0,2 % z měřené hodnoty;
– průtoku — ± 0,2 % z horní hranice rozsahu měření.
* Metrologické charakteristiky jsou zajištěny při použití systému oddělení vzduchu, který vylučuje přítomnost vzduchu v měřeném médiu.

Horní mez rozsahu DN-50 pro měření středního objemového průtoku – 40 m3/h.
Jmenovitý průměr průchodu – 15, 25, 32, 50, 80 mm.
Stupeň krytí — IP68.
Napájecí napětí – 24 VDC.
Příkon – nepřesahuje 25 W.
Maximální teplota mycí kapaliny – 120 °C.
Záruční doba provozu – 36 měsíců.
Rozměry, maximálně:
– EMDS — 230×160×190 mm;
– PŘ — 260×160×110 mm.
Hmotnost, maximálně:
– EMDS — 6 kg,
– PŘ — 4 kg.

Do dodávky průtokoměru ERS-... patří:
– elektromagnetický průtokoměr ERS-... – 1 ks;
– šroubovací příruba (pro připojení R) – 2 ks;
– těsnění (pro spojení R) – 2 ks;
– návod k obsluze a pas – 1 výtisk;
– pas – 1 výtisk.
