Montage-Bobyschki B-003

Montage-Bobyschki B-003 (vollständige Bezeichnung BPP-B-003) sind für die Installation von Widerstandsthermometern (RTD), thermoelektrischen Wandlern (TC) und Schutzhülsen an Temperaturüberwachungsobjekten vorgesehen. Die Montage der Bobyschki B-003 erfolgt durch Schweißverbindung.

Die Bobyschki werden mit Montageschraubgewinde hergestellt: metrisch nach ISO 724, zylindrisch nach BSPP / ISO 228-1 und konisch zöllig nach NPT / ANSI-ASME B1.20.1. Auf Kundenwunsch kann das Montagegewinde nach anderen Normen gefertigt werden.

Materialien für die Herstellung der Montage-Bobyschki B-003: Stahl 12Х18Н10Т gemäß EN 10088 oder Stahl St3. Auf individuelle Bestellung sind Thermometerhülsen aus anderen Stahlsorten möglich.

AISI 321 / 12Х18Н10Т / 08Х18Н10Т — hitzebeständiger, korrosionsbeständiger austenitischer Stahl. Er zeichnet sich durch hohe Festigkeit und Langlebigkeit aus. Zulässiger Betrieb bei Temperaturen bis 600 °C, in stark korrosiven Medien bis 350 °C.
AISI 304 / 08Х18Н10 — hitzebeständiger, korrosionsbeständiger austenitischer Stahl. Empfohlen für den Einsatz bei Temperaturen bis 400 °C in mäßig aktiven Medien.
AISI 316L / 03Х17Н14М3 — korrosionsbeständiger austenitischer Stahl. Geeignet für den Betrieb bei Temperaturen bis 450 °C in den meisten aggressiven Medien.
AISI 316Ti / 10Х17Н13М2Т — korrosionsbeständiger austenitischer Stahl. Verwendet bei Temperaturen bis 600 °C in stark aggressiven Medien.
AISI 430 / 12Х17 — hitzebeständiger, korrosionsbeständiger ferritischer Stahl. Geeignet für Bedingungen bis 400 °C in schwach aggressiven Medien.
12Х1МФ — hitzebeständiger perlitischer Stahl, beständig gegen anhaltende Einwirkung hoher Temperaturen bis 600 °C.

Die Verwendung der Bobyschki B-003 muss innerhalb der Betriebsdrücke und -temperaturen erfolgen, die die zulässigen Werte gemäß den geltenden staatlichen Normen und Regeln für die entsprechenden Materialien und Betriebsbedingungen nicht überschreiten.

Die Montage der Bobyschki B-003 vor Ort erfolgt gemäß den Anweisungen für die Ausrüstung, an der die Installation durchgeführt wird. Dichtungen für die Montage der Widerstandsthermometer sind nicht im Lieferumfang enthalten.

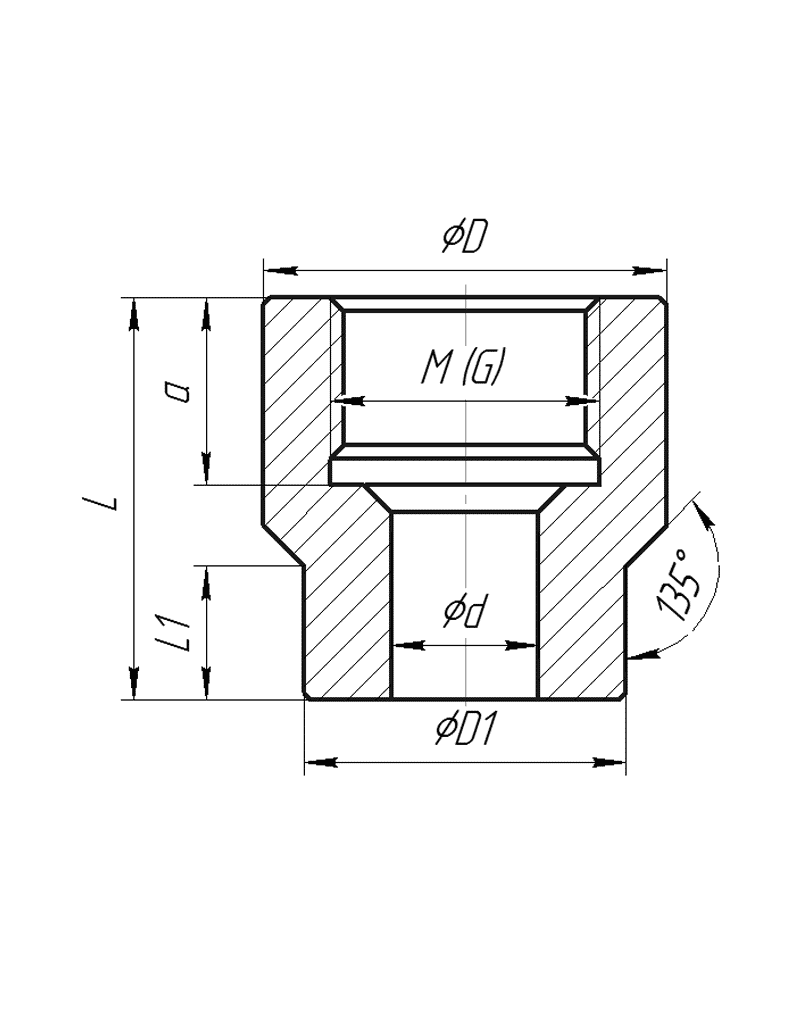

Bezeichnung der Montage-Bobyschki B-003 nach TU U26.5-32195027-008:2016 — "Montage-Bobyschki BPP-B-003.D.D1.d.L.L1.M":

• L — Länge des Montageabschnitts, mm;
• L1 — Übergangslänge, mm;
• D — Außendurchmesser, mm;
• D1 — Durchmesser zur Montage der Bobyschki;
• d — Innendurchmesser, mm;
• M — Gewindetyp.

a — Gewindetiefe der Bobyschki.
