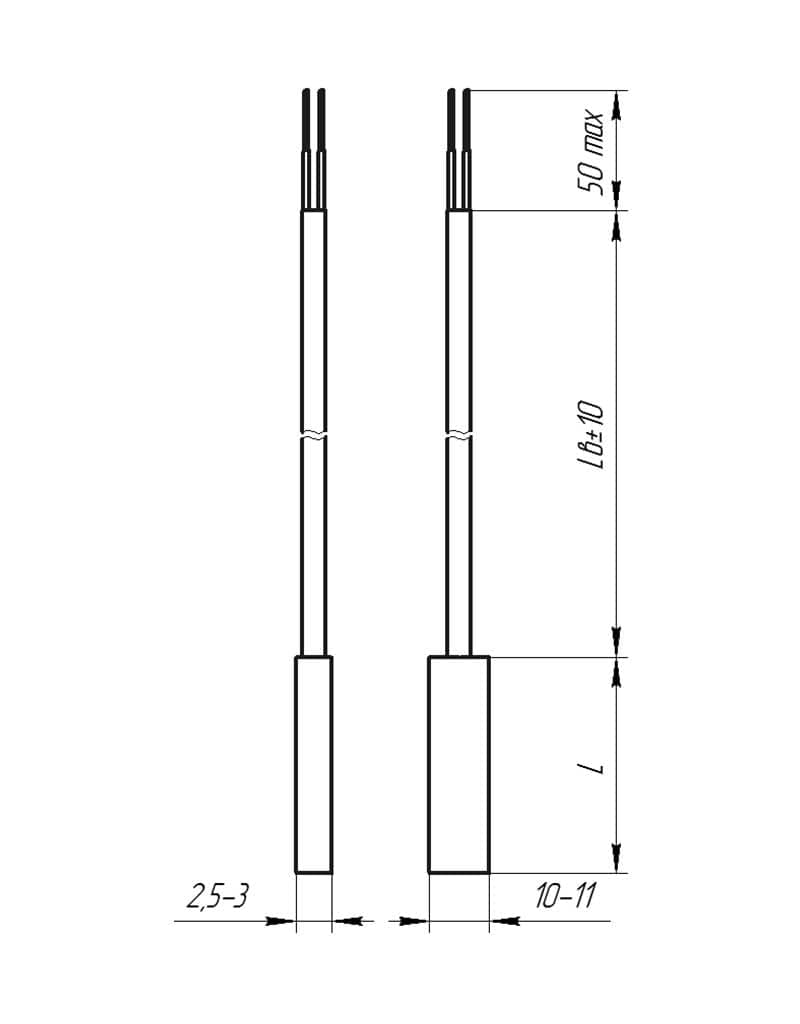

Temperatursensoren 209

Temperatursensoren der Gruppe 209 Typ 2 sind zur Messung der Oberflächentemperatur von festen Körpern in verschiedenen Industriezweigen bestimmt. Sie zeichnen sich durch kleine Abmessungen, verbesserte thermische Trägheit und eine einfache Montage am Einsatzort aus.

Temperatur ist der am häufigsten gemessene Parameter, und Überhitzung ist einer der schädlichsten Faktoren im Betrieb von Geräten, weshalb es zahlreiche Einsatzmöglichkeiten und Orte für Temperatursensoren gibt.

Das Funktionsprinzip von Widerstandstemperaturfühlern basiert auf der Änderung des elektrischen Widerstands von Leitern und Halbleitern in Abhängigkeit von der Temperatur. Das Material des Sensors sollte einen hohen Temperaturkoeffizienten des Widerstands, idealerweise eine lineare Widerstands-Temperatur-Abhängigkeit, gute Reproduzierbarkeit der Eigenschaften sowie eine Trägheit gegenüber Umwelteinflüssen aufweisen. Am besten erfüllen diese Anforderungen Platin, etwas weniger Kupfer.

Thermoelemente sind ausschließlich differentielle Temperatursensoren. Sie erzeugen ein elektrisches Signal, das proportional zur Temperaturdifferenz zwischen zwei verschiedenen Punkten ist. Daher wird die Verbindungsstelle (Schweißstelle), die zur Messung der benötigten Temperatur verwendet wird, als „heiße“ Schweißstelle bezeichnet, während die andere Verbindungsstelle (die nicht vermieden werden kann) als „kalte“ Schweißstelle bezeichnet wird.

Klassifikation der Temperatursensoren 209 REGMIK nach Art des Messelements (Sensorelements)

• Widerstandstemperaturfühler (Thermometer) - TSM, TSP;
• thermoelektrische Wandler (Thermoelemente) - TXA, TXK, TJK;
• Halbleiterwandler - TP.

Haupttechnische Merkmale der Temperatursensoren 209:

• Anschlussart des Sensorelements - zwei-, drei-, vieradrig;
• nach Sensorelement-Typ unterscheiden sie sich in:
  • Widerstandstemperaturfühler (WT, Thermometer, Temperatursensoren) (50M, 100M, 50P, 100P, Pt100, Pt500, Pt1000, Pt2000, Pt10000);
  • thermoelektrische Wandler (TW, Thermoelemente, Temperatursensoren) (TXA (K), TXK (L));
  • Halbleiter (DS18B20);
• Konstruktion der Widerstandstemperaturfühler (Temperatursensoren) - nicht zerlegbar;
• Isolationswiderstand - mindestens 100 MOhm;
• Genauigkeitsklassen - A, B, C (für WT), 1, 2 (für TW).
