Manometrische Adapter
- Preis
- 480 UAH
- Verfügbarkeit
- Verfügbar
Manometrische Adapter (Dämpfungseinrichtung, Dämpfer) werden zur Installation von Manometern, zum Aufbau von Druckmesssystemen sowie von zusätzlichen Messgeräten in Druckmesssystemen verwendet.
Manometrische Adapter (Dämpfungseinrichtung, Dämpfer) werden verwendet zur Installation von Manometern, zum Aufbau von Druckmesssystemen sowie von Hilfsvorrichtungen in Druckmesssystemen.
Die Dämpfungseinrichtung (Dämpfer) dient zur Glättung des Drucks in Luftleitungen. Sie ermöglicht die Reduzierung der Pulsationen des Arbeitsmediums, wodurch das Messgerät (z. B. Manometer oder Drucksensor) vor hydraulischen Stößen geschützt wird. Der Dämpfer hat eine zerlegbare Konstruktion zur Reinigung. Das Vorhandensein abwechselnder Trennwände und kapazitiver Kammern mit versetzt angeordneten Bohrungen im Gehäuse sorgt für eine hohe Effektivität der Druckglättung. Die Dämpfungseinrichtung beeinflusst nicht die Messgenauigkeit.
Die Adapter werden mit Montagegewinde hergestellt: metrisch nach ISO 724, zylindrisch nach BSPP / ISO 228-1 und konisch zöllig nach NPT / ANSI-ASME B1.20.1. Montagegewinde können auf Kundenwunsch auch nach anderen Normen gefertigt werden.
Die Adapter werden aus Stahl 12Х18Н10Т gemäß EN 10088 gefertigt. Auf Kundenwunsch ist die Herstellung von Adaptern für Druckmessgeräte aus anderen Stahlsorten möglich.
AISI 321 (12Х18Н10Т), 08Х18Н10Т – hitzebeständiger, korrosions- und hochtemperaturbeständiger austenitischer Stahl. Verfügt über hohe Festigkeit und Langlebigkeit. Einsatztemperatur bis 600 °C, in stark korrosiven Umgebungen bis 350 °C.
AISI 304 (08Х18Н10) – hitzebeständiger, korrosionsbeständiger austenitischer Stahl. Verwendung bis 400 °C in mittelaktiven Umgebungen.
AISI 316L (03Х17Н14М3) – korrosionsbeständiger austenitischer Stahl. Einsatz bis 450 °C in den meisten aggressiven Medien.
AISI 316Ti (10Х17Н13М2Т) – korrosionsbeständiger austenitischer Stahl. Geeignet für Anwendungen bis 600 °C in stark korrosiven Umgebungen.
AISI 430 (12Х17) – hitzebeständiger, korrosionsbeständiger ferritischer Stahl. Verwendung bis 400 °C in schwach aggressiven Umgebungen.
12Х1МФ – hitzebeständiger perlithaltiger Stahl, beständig gegen langzeitige hohe Temperaturen. Einsatz bis 600 °C.

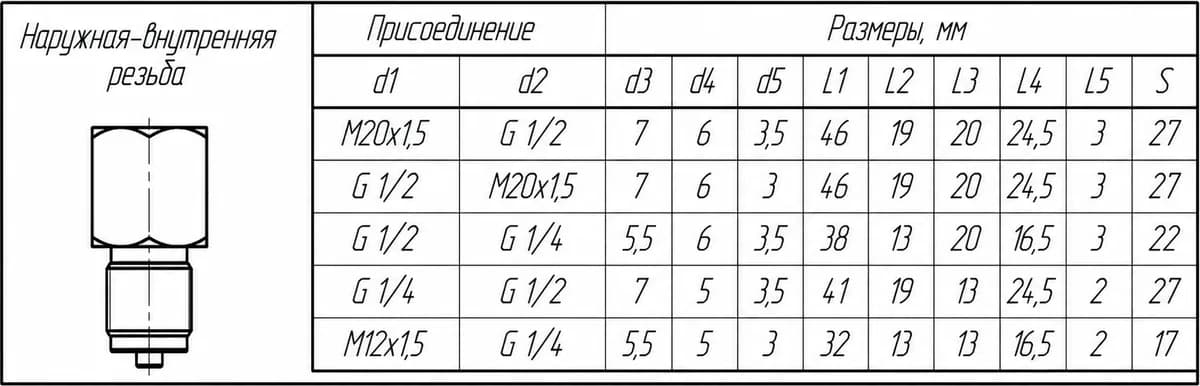

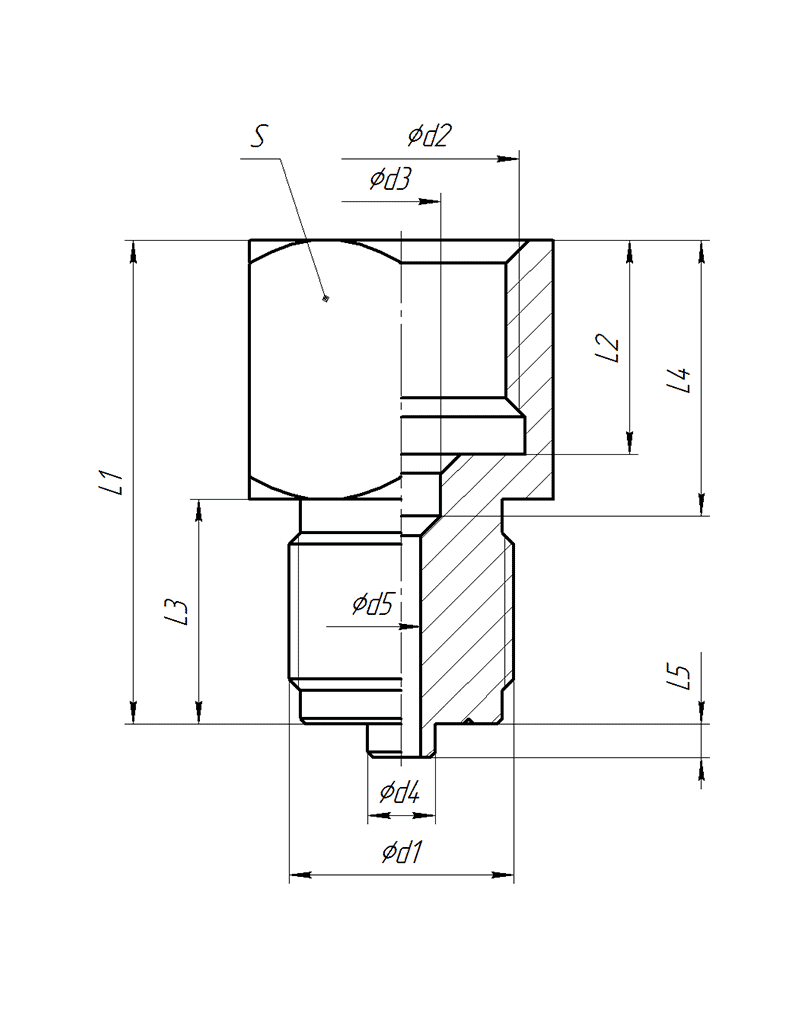

Manometrische Adapter werden in verschiedenen Ausführungen entsprechend der Tabelle hergestellt:
| Anschluss | Abmessungen, mm | |||||||||
| d1 | d2 | d3 | d4 | d5 | L1 | L2 | L3 | L4 | L5 | S |
| M20x1,5 | G 1/2 | 7 | 6 | 3,5 | 46 | 19 | 20 | 24,5 | 3 | 27 |
| G 1/2 | M20x1,5 | 7 | 6 | 3 | 46 | 19 | 20 | 24,5 | 3 | 27 |
| G 1/2 | G 1/4 | 5,5 | 6 | 3,5 | 38 | 13 | 20 | 16,5 | 3 | 27 |
| G 1/4 | G 1/2 | 7 | 5 | 3,5 | 41 | 19 | 13 | 24,5 | 2 | 27 |
| M12x1,5 | G 1/4 | 5,5 | 5 | 3 | 32 | 13 | 13 | 16,5 | 2 | 27 |
Wozu wird die Dämpfungseinrichtung in manometrischen Adaptern verwendet?
Aus welchem Material werden manometrische Adapter hergestellt?
Welche Gewindetypen haben manometrische Adapter?
Wie sorgt die Konstruktion der Dämpfungseinrichtung für ihre Effektivität und Messgenauigkeit?
