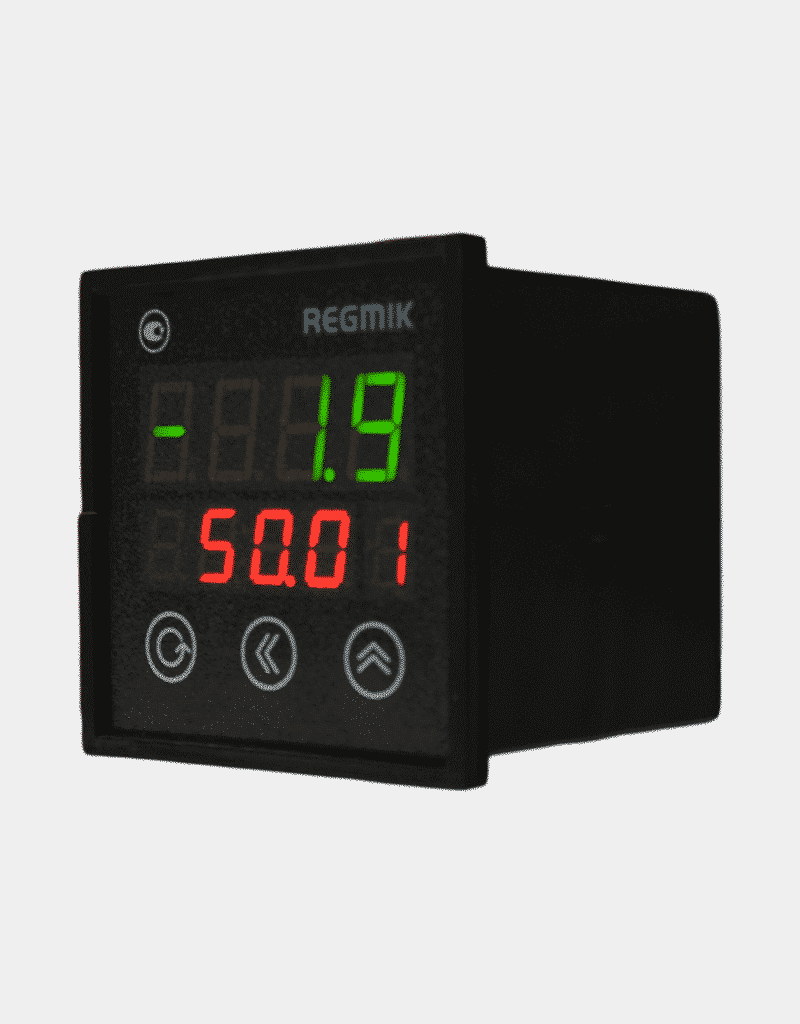

Zweipunktiger Vierkanal-Regler RD4

Der zweipunktige Vierkanal-Regler RD4 führt eine Zweipunktregelung der eingehenden physikalischen Größe durch, überwacht automatisch den Zustand des Eingangssensors, die Lage der gemessenen Größe außerhalb des eingestellten Messbereichs, die korrekte Parametereingabe und die Kalibrierung des Geräts. Bei Kontrolle wird ein "Fehler"-Signal erzeugt.
Der Regler ist in zwei Ausführungen erhältlich: Wechselspannungsnetz 90..240 V (IPI) oder Gleichspannungsquelle 12..24 V (IP24). Auch die Herstellung von Modellen mit zwei Anzeigen ist möglich, um gleichzeitig aktuelle, Sollwerte und buchstabliche Informationen anzuzeigen.

Zweck:

Der zweipunktige Vierkanal-Regler RD4 ist vorgesehen zur Annahme und Umwandlung von Signalen von Widerstandsthermometern (TO), thermoelektrischen Wandlern (PT) und Sensoren mit normiertem Ausgangssignal für Strom und Spannung zur Messung von Temperatur, Feuchtigkeit, Druck (oder eines anderen physikalischen Parameters) und deren Anzeige
auf eingebauten digitalen Anzeigen bei gleichzeitiger Temperaturregelung der Objekte nach dem Zweipunktgesetz.
Das Gerät überwacht automatisch den Zustand der Sensoren, die Lage der gemessenen Größe im eingestellten Messbereich, die korrekte Parametereingabe und die Kalibrierung. Bei Kontrolle wird ein "Fehler"-Signal erzeugt.

Das Gerät kann zur Überwachung verschiedener technologischer Prozesse in Industrie, Landwirtschaft und Kommunalwirtschaft eingesetzt werden.

Das Gerät bietet folgende Funktionen:

• • - Messung von Temperatur, Feuchtigkeit, Druck (oder anderer physikalischer Größen) verschiedener Objekte über vier Kanäle mit Standard-TO, PT und/oder Sensoren mit normiertem Ausgangsstrom 0 (4).. 20 mA, 0..5 mA und Spannung 0..1 V, 0..10 V;
  • Feuchtigkeitsmessung basierend auf dem Psychrometermethode mit Standard-TO;
  • Berechnung von Summe, Differenz und Mittelwert zwischen zwei beliebigen Eingangswerten des Geräts;
  • Anzeigen der aktuellen und Sollwerte der Temperatur eines Kanals auf eingebauten LED-Digitalanzeigen;
  • Temperaturregelung der Objekte nach dem Zweipunktgesetz über vier Kanäle;
  • Temperaturregelung eines Objekts nach Mehrpositionsgesetz mit einem Kanal;
  • Beendigung der Steuerung von Aktuatoren nach programmierbarer Zeit;
  • Betrieb im Impulsreglermodus (mit einstellbarer Periode und Impulsdauer);
  • Lichtanzeige des Betriebsmodus;
  • Datenkommunikation mit PC über RS-485-Schnittstelle;
  • Erzeugung eines "Fehler"-Signals;
  • Softwaremäßige Änderung der Umwandlungsparameter.

Die funktionalen Mess- und Kontrollparameter werden vom Bedienpersonal eingestellt und im nichtflüchtigen Speicher des Geräts bei Stromausfall gespeichert.
Das Gerät ist für folgende Umweltbedingungen vorgesehen:
Umgebungstemperatur am Gerätegehäuse +5... +50 °C;
Atmosphärischer Druck 86... 107 kPa;
Relative Luftfeuchtigkeit (bei +35 °C) 30... 80%.
