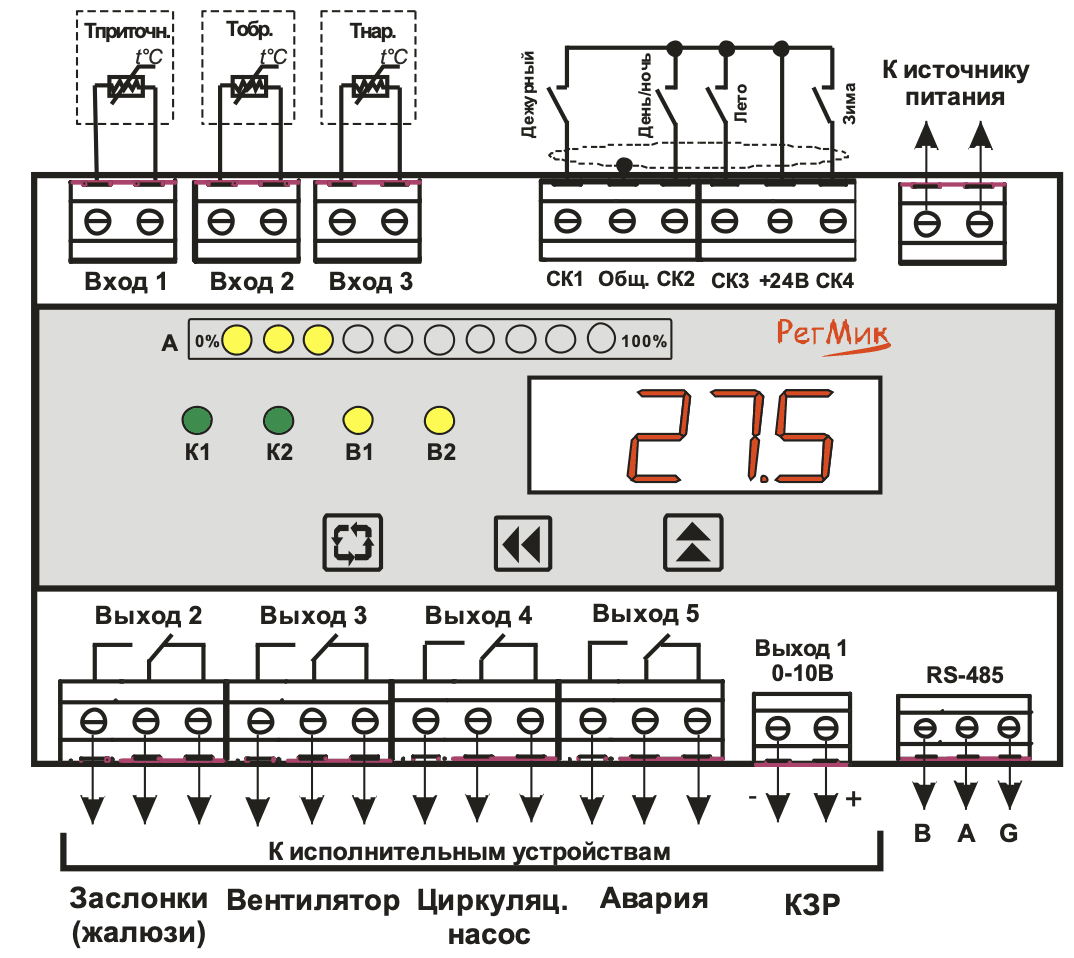

Temperaturregler für Zuluftventilation mit Wasserkalorifer RP2-V

 Regler für die Temperatur für Zuluftventilationssysteme mit Wasserkalorifer RP2-V ist bestimmt zum Empfangen und Umwandeln von Signalen, die von Temperatursensoren mit NTC 10kOhm-Kennlinie kommen, zur Bestimmung des Temperaturwertes und zur Anzeige dieser Werte auf dem eingebauten digitalen Display mit gleichzeitiger Regelung der Zulufttemperatur (und Rücklaufwasser) nach dem PID-Gesetz.

Das Gerät überprüft automatisch den Zustand der Sensoren, kontrolliert, ob die gemessenen Werte im eingestellten Messbereich liegen und ob die Parameter richtig eingeben wurden. Bei Fehlererkennung wird ein Feld „Fehler“ gebildet.

Das Gerät ist bestimmt für die Kontrolle und Regelung der Lufttemperatur in Räumen, die mit einem Zu- und Abluft-ventilationssystem mit einem Wasserkalorifer ausgestattet sind.

Besonderheiten des Reglers für Zuluftventilation mit Wasserkalorifer RP2-V:

• Lufttemperaturmessung, Rücklaufwasser- und Außentemperaturmessung mittels Sensoren mit NTC 10kOhm-Kennlinie;
• Anzeigefunktion auf dem eingebauten LED-Digital-Display der Momentanwerte der Temperatur eines der Kanäle;
• Regelung der Zulufttemperatur nach dem PID-Gesetz (analoge Steuerung);
• Möglichkeit zur Änderung der Solltemperaturwerte für den PID-Regler;
• Frostschutz für den Wasserkalorifer;
• Aufheizfunktion des Kalorifers beim Systemstart und beim Umschalten der Betriebsarten;
• Betrieb des Systems im Bereitschaftsmodus mit ausgeschaltetem Ventilator;
• Tag-/Nacht-Betriebsmodus;
• Winter-/Sommer-/Automatik-Betriebsmodus;
• Schutz gegen Übertemperatur des Rücklaufwassers nach einem Temperaturdiagramm abhängig von der Außentemperatur;
• Fehlermeldung bei Ausfall der Sensoren oder abgesunkener Rücklaufwassertemperatur unter den eingestellten Wert;
• Steuerung des Öffnens/Schließens von Lamellen (Jalousien);
• Steuerung des Ventilators mit einstellbarer Einschaltverzögerung nach Öffnen der Lamellen;
• Lichtanzeige des Betriebsmodus des Geräts;
• Fehlersignalisierung;
• Softwaremäßige Änderung der Kennlinienparameter der Signalumwandlung von Sensoren.

Die funktionalen Parameter zur Messung und Kontrolle werden vom Wartungspersonal eingestellt und bleiben im unabhängigen Gerätespeicher auch bei Stromausfall erhalten.

Der Temperaturregler für Zuluftventilationssysteme mit Wasserkalorifer RP2-V arbeitet in den folgenden Betriebsarten:

„Sommer“

Der Wechsel in den Sommerbetrieb erfolgt durch Schließen des Kontakts SK3 oder automatisch (SK3, SK4 geöffnet) bei Außentemperatur. Die automatische Umschaltung Winter/Sommer erfolgt bei Überschreitung von Tnar, eingestellt im Parameter Sv_t.

Anzeige des Wertes der Zulufttemperatur, dabei ist KZR geschlossen (kein Signal an Ausgang Nr. 1), Pumpe (Ausgang Nr. 4) ist ausgeschaltet, und Jalousien (Ausgang Nr. 2) und Ventilator (Ausgang Nr. 3) sind eingeschaltet. Im Bereitschaftsmodus sind alle Ausgänge ausgeschaltet. Die Temperaturen Tpr und Tobr werden zum Frostschutz des Kalorifers analysiert.

Im Sommerbetrieb ist die Umwälzpumpe (Ausgang Nr. 4) ausgeschaltet, um ein Festsetzen zu vermeiden, kann sie für 1 Minute mit einem im Parameter tnSu (in Stunden) eingestellten Periodenwert eingeschaltet werden.

„Winter“

Der Wechsel in den Winterbetrieb erfolgt durch Schließen des Kontakts SK4 oder automatisch (SK3, SK4 geöffnet) bei Außentemperatur.

Die automatische Umschaltung Sommer/Winter erfolgt bei Unterschreiten von Tnar unter den Grenzwert (Sv_t - dtSv).

Im Winterbetrieb ist die Umwälzpumpe (Ausgang Nr. 4) immer eingeschaltet.

Beim Einschalten der Versorgungsspannung aktiviert das Gerät den Aufheizmodus des Kalorifers für die festgelegte Zeit, die im Parameter t_on eingestellt ist. In diesem Modus gibt das Gerät ein Signal zum vollständigen Öffnen des KZR bei ausgeschaltetem Ventilator und geschlossenen Jalousien aus. Der Aufheizmodus endet automatisch nach Ablauf der Zeit t_on.

Das Gerät betritt den Aufheizmodus auch nach dem Wechsel vom Sommer- oder Bereitschaftsmodus und nach Beenden des Frostschutzes des Kalorifers.

Nach dem Aufheizen wechselt das Gerät in den Modus zur Aufrechterhaltung der eingestellten Zulufttemperatur. In diesem Modus wird ein proportionales Ausgangssignal des PID-Reglers an den KZR gegeben, die Jalousien sind geöffnet und der Ventilator eingeschaltet. Der PID-Regler schaltet auf Kanal Nr. 1 um. Das Gerät steuert die Stellung des KZR, der die Wärmeträgerzufuhr zum Kalorifer regelt.

Wenn die Zulufttemperatur über eine Zeit AnFr unter dem im Parameter StFr eingestellten Wert liegt oder die Rücklaufwassertemperatur unter dem im Parameter ovAv eingestellten Wert ist, tritt das Gerät in den Frostschutzmodus des Kalorifers ein. In diesem Modus wird ein Signal zum Öffnen des KZR gegeben, die Jalousien sind geschlossen, der Ventilator ausgeschaltet und der Ausgang „Störung“ (Ausgang Nr. 5) eingeschaltet.

Der Austritt aus dem Frostschutzmodus erfolgt automatisch nach Anstieg der Rücklaufwassertemperatur.

Der Übergang in den Arbeitsmodus erfolgt nach Ablauf der Zeit t_on, die zum Aufheizen des Kalorifers benötigt wird.

„Schutz vor Übertemperatur des Rücklaufwassers“

Das Gerät überwacht die Rücklaufwassertemperatur in Abhängigkeit von der Außentemperatur gemäß der Grafik Tobr.zad = f(Tnar).

Bei einem ausgefallenen Außentemperatursensor hält das Gerät die Rücklaufwassertemperatur nach dem Sollwert ein, der im Parameter Stov eingestellt ist.

Das Temperaturdiagramm des Rücklaufwassers (fünf Punkte) wird vom Benutzer eingestellt. Der Wert Δmax wird ebenfalls im Parameter dtov vom Benutzer eingestellt; danach berechnet das Gerät den kritischen Wert Tpror.max = (Tobr.zad + dtov). Wenn die mit dem Sensor gemessene Rücklaufwassertemperatur Tobir diesen Wert überschreitet, unterbricht das Gerät die Steuerung des KZR nach Tpr und wechselt zur Steuerung des Signals, das die Abweichung zwischen dem aktuellen Wert Tobinar und dem berechneten Wert aus dem Diagramm anzeigt. Der PID-Regler schaltet auf Kanal Nr. 2 um.

Nach Rückkehr der Rücklaufwassertemperatur in den zulässigen Bereich Tpror. < (Tobr.zad + dtov/2) wird die Regelung nach Tpr fortgesetzt.

„Bereitschaftsmodus“

Dieser ist vorgesehen für Fälle, wenn keine Zuluftbelüftung benötigt wird (Wochenenden, Nacht usw.). In diesem Modus schließt das Gerät die Jalousien, schaltet den Ventilator aus und kontrolliert die Rücklaufwassertemperatur gemäß einem vorgegebenen Diagramm abhängig von der Außentemperatur. Der PID-Regler schaltet auf Kanal Nr. 2 um.

Bei ausgefallenem Außentemperatursensor hält das Gerät die Rücklaufwassertemperatur gemäß dem im Parameter Stov eingestellten Sollwert ein.

Beim Wechsel aus dem Bereitschaftsmodus geht das Gerät in den Aufheizmodus des Kalorifers über.

Der Wechsel zwischen den Modi „Betrieb/Bereitschaft“ erfolgt über einen externen Kontakt SK1 aus der Steuerungsschaltung des Geräts.

„Tag-/Nachtmodus“

Zum Halten einer angenehmen Raumtemperatur tagsüber und Senkung nach Arbeitsende (zur Energieeinsparung) kann das Gerät den Tag-/Nachtmodus umschalten.

Die Umschaltung erfolgt über den externen Kontakt SK2 aus der Steuerungsschaltung des Geräts.

Bei der Programmierung werden zwei Sollwerte für die Zulufttemperatur eingestellt: St_d – Tag und St_n – Nacht.
