UNIVERSALER ZWEIKANALIGER GERÄT
RP2-M

Universelles Zweikanalgerät RP2-M ist bestimmt für die Überwachung technologischer Prozesse, bei denen eine automatische Zeitintervallmessung erforderlich ist (Zeitrelais, Universal-Timer), Impulszählung, witterungsabhängige Regelung, Steuerung diskreter und analoger Stellantriebe, Arbeit nach vorgegebenem Programm mit Zeitverzögerung; Messung, Registrierung und Regelung der Temperatur von Wärmeträgern und verschiedenen Medien in Trockenschränken, Öfen unterschiedlicher Zweckbestimmung und anderer technologischer Ausrüstungen sowie Messung anderer physikalischer Parameter und Erzeugung eines Alarmmeldesignals. Der universelle Regler ermöglicht die Realisierung: PID-Regler, Mess- und Regelgerät, Regler mit Timer, Dreipunktregler: Regler für Stellantriebe/Drosselklappen, witterungsabhängiger Regler.

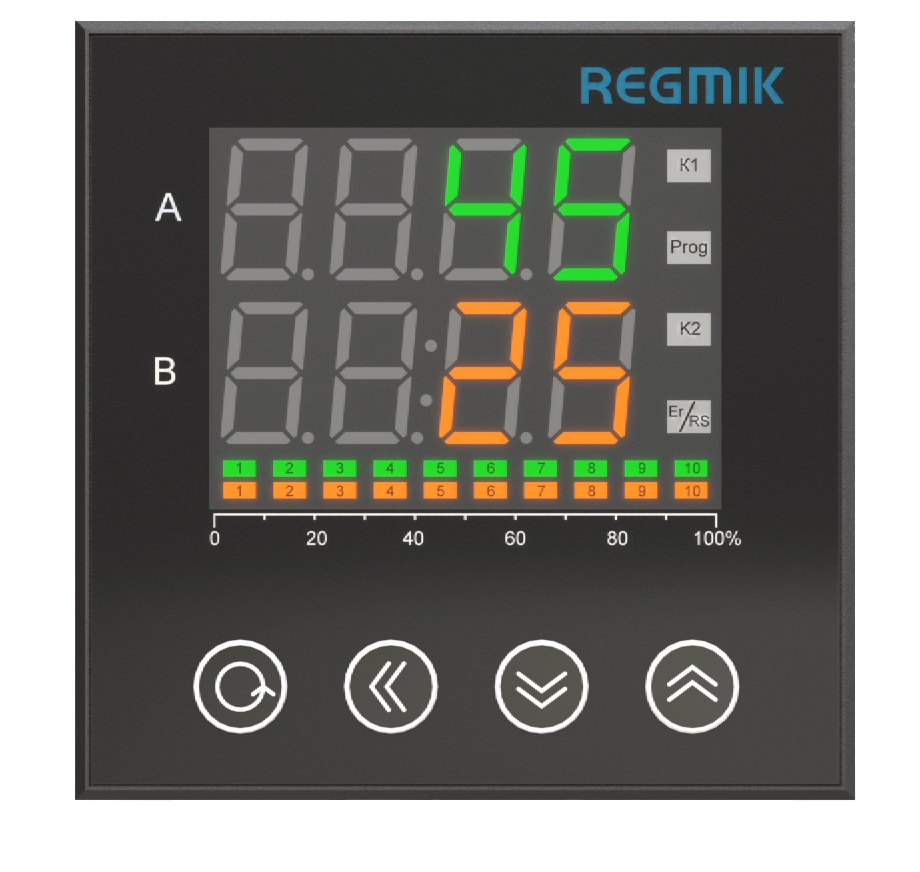

ANZEIGE DER INFORMATIONEN

Der Regler verwendet ein hochmodernes individuell gefertigtes LED-Display, das dem Benutzer klare und intuitiv verständliche Informationen liefert. Dieses Display zeichnet sich durch einen weiten Betrachtungswinkel aus, die Anzeigen sind auch aus großer Entfernung und bei allen Lichtverhältnissen gut sichtbar.

UNIVERSALITÄT

Möglichkeit zum Anschluss von Widerstandsthermometern, Thermoelementen, Sensoren mit standardisiertem Strom- und Spannungsausgang. Das Gerät verfügt über zwei analoge Ausgänge, die auf das gewünschte Ausgangssignal eingestellt werden können, sowie zwei diskrete Ausgänge und einen Notfallaustang.

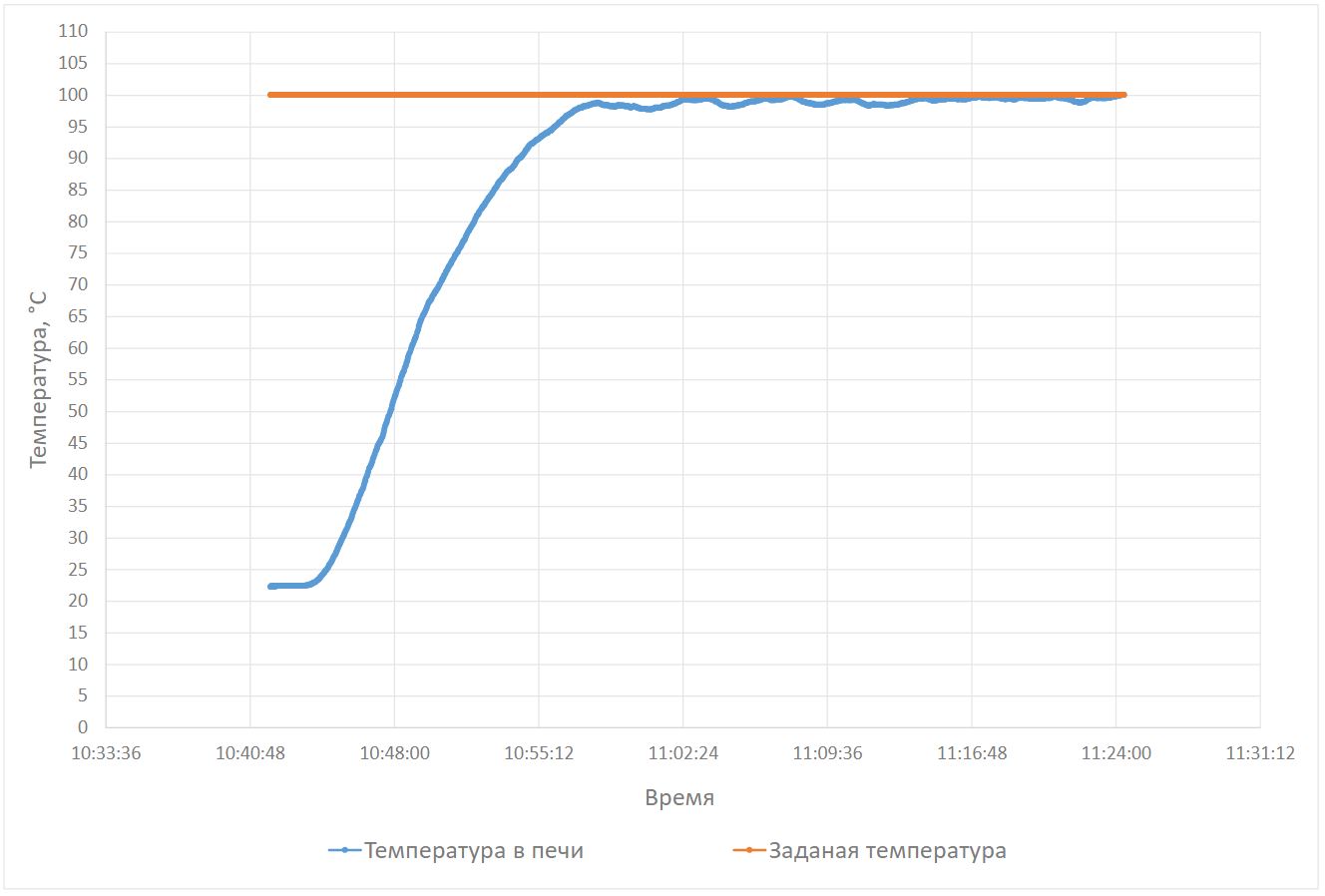

ADAPTIVER PID-REGLER

Im universellen Zweikanalregler mit Timer RP2-U ist ein verbesserter Algorithmus zur Selbstanpassung des PID-Reglers implementiert, der eine Feinabstimmung der Koeffizienten während des Betriebs ermöglicht.

AUFBAU

Der universelle Zweikanalregler mit Timer RP2-U verfügt über ein aktualisiertes Gehäuse mit Klemmenanschlüssen, die eine komfortable Verbindung von Eingangssensoren und Ausgangsgeräten ermöglichen und eine zuverlässige Befestigung im Schaltschrank garantieren.
Das Gehäuse ist aus brennbarem Polycarbonat gefertigt.

ZERTIFIZIERUNG

Das Gerät RP2-M entspricht den Anforderungen der jeweiligen technischen Vorschriften:

• Technischer Vorschrift für elektromagnetische Verträglichkeit von Geräten, genehmigt durch den Beschluss des Ministerkabinetts der Ukraine vom 16. Dezember 2015 Nr. 1077 (Amtsblatt der Ukraine, 2016, Nr. 2, S.72).
• Technischer Vorschrift für Niederspannungs-Elektroausrüstung, genehmigt durch den Beschluss des Ministerkabinetts der Ukraine vom 16. Dezember 2015 Nr. 1067 (Amtsblatt der Ukraine, 2015, Nr. 102, S.3526).

Das Gerät erfüllt die Anforderungen der nationalen Normen, die angewendet wurden:

• DSTU EN 61326-1: 2016, EN 55011: 2016/A1: 2017/A11: 2020 – Elektrische Ausrüstung zur Messung, Steuerung und Laboranwendungen. Anforderungen an elektromagnetische Verträglichkeit;
• DSTU EN 61010-1: 2014 – Sicherheitsanforderungen für Mess-, Steuer- und Laborgeräte;
• DSTU EN 60529:2014 – Schutzarten durch Gehäuse (IP54).

Zusätzlich zum Verfahren der „internen Produktionskontrolle“ (Modul A), das vom Hersteller angewandt wird, wurde eine akkreditierte Zertifizierungsstelle hinzugezogen: die staatliche Einrichtung „Ukrmetrteststandard“ (Allukrainisches staatliches wissenschaftlich-technisches Zentrum für Standardisierung, Metrologie, Zertifizierung und Verbraucherschutz), welche die freiwillige Produktzertifizierung durchführte und das Konformitätszertifikat Nr. UA.001.30.01054-21 vom 30.09.2021 ausgestellt hat.

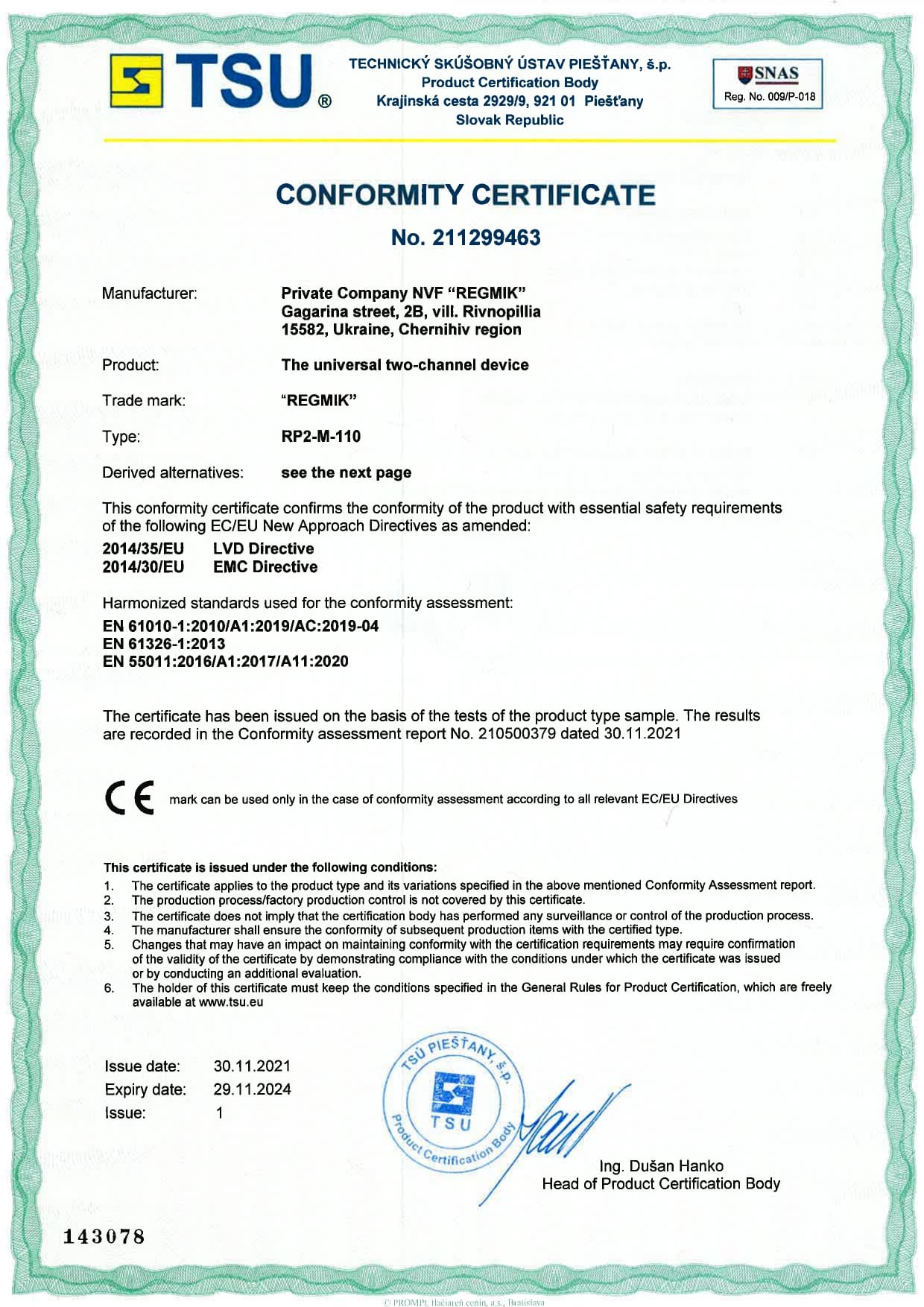

Das Gerät RP2-M entspricht den EU-Standards/-Richtlinien: 2014/30/EU (EMV), 2014/35/EU (LVD), 2014/53/EU (RED), 2011/65/EU (RoHS).

Betriebsarten des RP2-M:

• Messgerät;
• Messgerät mit Alarmfunktion;
• Zweipunktregler;
• Zweipunktregler mit Timer;
• Dreipunktregler;
• Dreipunktregler mit Timer;
• Diskreter PID-Regler;
• Diskreter PID-Regler mit Timer;
• Analoger PID-Regler;
• Analoger PID-Regler mit Timer;
• Funktioniert als PID-Regler zur Steuerung eines Stellantriebs;
• PID-Regler zur Steuerung des Stellantriebs mit Timer;
• PID-Regler im Heizer/Kühler-System;

Technische Daten RP2-M:

Stromversorgung

• 110 - 240 VAC, 50/60 Hz;
• 12 - 24 VDC.

Interner Netzteilblock

• 24 VDC, Belastbarkeit 60 mA.

Schnittstellen

• RS-485 (ModBus RTU-Protokoll);
• Isolierter RS-485 (ModBus RTU-Protokoll)

Diskrete Ausgänge (2 Ausgänge)

• elektromechanisches Relais (5A, 220 VAC);
• Transistor-Optokoppler (100 mA, 60 VDC);
• Triac-Optokoppler (100 mA, 220 VAC).

Diskrete Eingänge (2 Eingänge)

• START / STOP / PAUSE des Timers / Sperrung der Ausgangsgeräte.

Universaleingänge (2 Eingänge)

• Widerstandsthermometer;
• Thermoelemente;
• Sensoren mit standardisiertem Stromausgang (0...5 mA, 0...20 mA, 4...20 mA);
• Sensoren mit standardisiertem Spannungsausgang (0...1 V, 0...5 V, 0...10 V).

Alarm-Ausgang

• Transistorschalter (100 mA bei 60 VDC).

Analoge Ausgänge (2 Ausgänge)

• 0...5 mA, 0...20 mA, 4...20 mA (Ausgangssignaltyp vom Benutzer einstellbar).

BESONDERHEITEN DES RP2-M

• Adaptiver selbstabstimmender PID-Regler mit verbessertem Einstellgenauigkeitsalgorithmus und schnellem Erreichen des Sollwerts;
• Messgenauigkeit von 0,25 % des Messbereichs des Eingangssignals ohne Berücksichtigung des Sensors;
• Schutz der Parameter vor unbefugtem Zugriff;
• Zwei unabhängige Regelkanäle mit Zeitverzögerung;
• Gleichzeitiger Betrieb des Timers mit und ohne Steigung im selben Zyklus;
• Programmierung von 10 Timer-Programmen und passwortloser Auswahl eines vorkonfigurierten Timermodus;
• Einstellung der Alarmausgangsarbeitsweise nach Schritten (AN / AUS) im Zyklus;
• Impulszählfrequenz bis zu 20 kHz;
• Speicherung der aktuellen Betriebsmodi im unabhängigen Gerätespeicher bei Stromausfall;
• Einstellung und gleichzeitiger Betrieb von bis zu 70 Universal-Timer-Programmen;
• Universal-Timer-Betrieb nach Prioritäten (Monat, Woche, Wochentag, Tag, Stunde, Minute, Sekunde);
• Universal-Timer-Betrieb bei Sonnenaufgang/-untergang;
• Möglichkeit der Einstellung von bis zu 20 Feiertagen und freien Tagen, an denen der Timer keine Programme ausführt;
• Einstellung von bis zu 20 Schritten für das Zeitrelais;
• Steuerung der Ausgänge über die RS-485-Schnittstelle;
• Logger-Funktion (Datenaufzeichnung auf microSD-Karte bis 32 GB);
• Benutzerfreundliche Menüführung;
• Informationsreiche Multifunktionsanzeige;
• Praktisches Gehäuse.

Der universelle Regler RP2-M ersetzt eine ganze Reihe von Geräten, die früher vom Unternehmen REGMIK hergestellt wurden:

• Messgeräte: И1, И2, И2-01;
• Zweipunkt-Mess-Regler: RD1, RD2;
• PID-Regler: diskret und analog RP1, RP2;
• PID-Regler für Stellantriebssteuerung: RP1-Z, RP2-Z;
• Witterungsabhängiger Regler;
• Regler mit Zeitverzögerung: RD1-T, RD2-T, RP1-T.
• Universal-Timer: UT-1, UT-2;
• Zeitrelais: RV1, RV2;
• Impulszähler: SI1, SI2, SI1m.

Das Gerät ist auch in einem DIN-Schienengehäuse RP2-M erhältlich.

Universeller zweikanaliger Impulszähler / Zeitrelais RP2-T.

Universeller zweikanaliger Mess-/Regler RP2-U.

Beim Entwurf eines RS-485-Netzwerks bitten wir, den Artikel Richtiges RS-485-Netzwerk zu lesen.
